电机装配技能实训装置QY-DQJ03

    文章来源:

  • 产品名称:电机装配技能实训装置QY-DQJ03
  • 产品型号:QY-DQJ03
  • 产品价格:

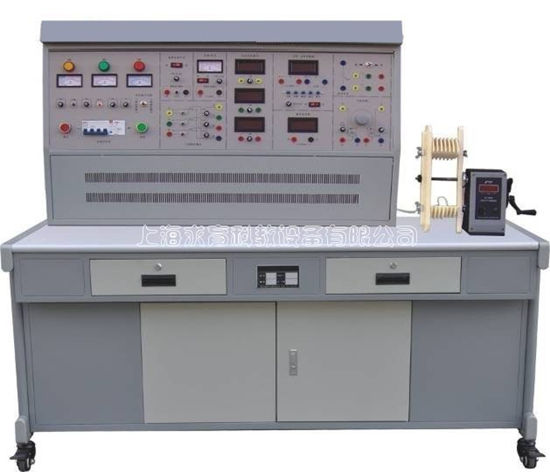

电机装配技能实训装置

一、产品特点
实训装置采用模块化的方式,配备相应的电机装配工具及仪器,能进行技能训练。控制屏采用实训台结构,将测量仪器固定于控制屏上,具有良好的自身保护体系。实训台具有漏电压、漏电流保护装置、仪器超量称保护装置,安全符合国家标准.
二、技术参数
1、输入电压:三相四线(或三相五线)~380V±10% 50Hz
2、工作环境:环境温度范围为-10~+40℃ 相对温度<85%(25℃)
3、装置容量:<1.5KVA
4、重 量:100kg
5、外形尺寸:1300mm×750mm×1250mm
三、产品配置
1、电源控制屏
控制屏为铁质双层亚光密纹喷塑结构,铝质面板
2、实训桌
实训桌为铁制结构,桌面配备一块防静电绝缘橡胶垫,保护操作台。
3、主控功能板
(1)三相四线电源输入,经漏电保护器和总开关,由接触器通过起、停按钮进行操作,并设有急停控制按钮。
(2)控制屏面板上设有指针式交流电压表三只,用于监测三相输入电源每两相之间的线电压。
(3)定时器兼报警记录仪(服务管理器),平时作为时钟使用,具有设定时间、定时报警、切断电源等功能;还可以自动记录由于接线或操作错误所造成的漏电告警、仪表超量程告警总次数,为学生技能实训的考核提供一个统一的评定标准。
(4)三相电源输出,具有过载保护及三相输出指示。
(5)直流电源部分:0~30V/2A可调直流稳压电源,继电器自动换档,多圈电位器连续调节,具有软载止自动短路保护功能。
(6)提供直流数字电压表一只:测量范围0~600V。
(7)直流数字毫安表一只:测量范围0~2000mA,分20mA、200mA、2000mA三档,直键开关切换,三位半数显,精度0.5级,具有超量程报警、指示、切断总电源等功能。
(8)螺口灯座一只
4、仪器仪表
(1)500V等级兆欧表一只,用于测试电机绕组绝缘电阻
(2)890B+数字万用表,三位半显示
(3)钳形电流表一只
5、电机及拆装工具等
(1)拆、装等金工工具一套:拉马、活动扳手、橡皮锤、划线板、压线板、弯头剪刀、螺丝刀、錾子、尖嘴钳、刮刀、塞尺、锉刀、烙铁等。
(2)手摇电子计数绕线机一台:数显范围0~9999匝数,计数精确、计数方便
(3)绕线装置一套:电机绕线模、绕线轴、绕线架、压线架等
(4)未浸漆的三相鼠笼异步电动机:额定功率180W,电压380V(Y接法),转速1400r/min。
(5)未浸漆的他励直流电动机:额定功率100W,电压220V,转速2000r/min。
6、实验导线及配件
采用高可靠护套结构手枪插连接线(不存在任何触电的可能),里面采用无氧铜抽丝而成头发丝般细的多股线,达到超软目的,外包丁晴聚氯乙烯绝缘层,具有柔软、耐压高、强度大、防硬化、韧性好等优点,插头采用实芯铜质件外套铍轻铜弹片,接触优良。
四、实训项目
1 .异步电机绕组的嵌线和接线
① 同心式绕组嵌线
② 链式绕组嵌线
③ 交叉式绕组嵌线
④ 短矩双层叠绕组嵌线
⑤ 双层波绕组嵌线
⑥ 双层同心绕组嵌线
2 .绝缘浸渍处理
3 .异步电机的定子装配
4 .异步电机的转子装配
5 .异步电机的总装配
6 .机组轴线的校调
7 .电机的机械检查
8 .绕组的检查
① 绕组外观和几何尺寸的检查
② 直流电阻的检测
③ 三相绕组电流平衡试验
④ 耐电压试验
凸极同步电机的装配
1 .凸极同步电机定子装配
2 .同步电机定子绕组嵌线
3 .凸极同步电机转子装配
4 .凸极同步电机转子绕组嵌线
5 .凸极同步电机的总装配
6 .同步电机的机械检查
7 .绕组的检查
① 绕组外观和几何尺寸的检查
② 三相绕组电流平衡试验
③ 耐电压试验
直流电机装配
1 .直流电机定子装配
2 .直流电机定子绕组嵌线
3 .直流电机的电枢装配
4 .直流电机的电枢绕组嵌线
5 .直流电机的总装配
6 .直流电机的机械检查
7 .绕组的检查
① 绕组外观和几何尺寸的检查
② 三相绕组电流平衡试验
③ 耐电压试验
五、用户自配仪器设备
1 .交流耐电压测试仪、短路测试仪 2 .烘箱、浸漆槽
