电子学综合实训台QY-DQJ05

    文章来源:

  • 产品名称:电子学综合实训台QY-DQJ05
  • 产品型号:QY-DQJ05
  • 产品价格:36800元

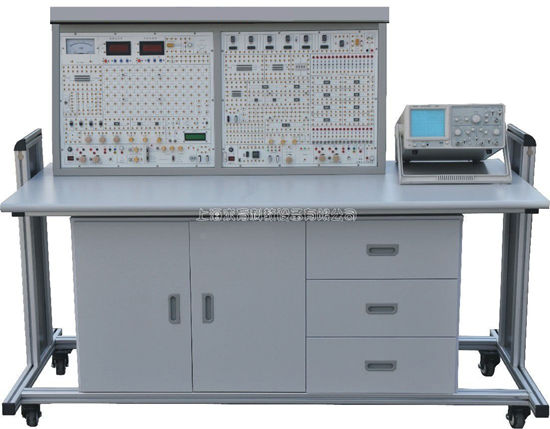

电子学综合实验装置

一、产品介绍
QY-DQJ05电子学综合实训台是依据目前我国数字电子技术 、EDA 技术及其应用、教学实验开发生产,能对上述实验项目和课程设计进行操作,符合实验教学大纲的要求。
1 、输入电源:单相三线 220V±10% 50Hz
2 、工作环境:温度 -10 ℃ ~ + 40 ℃ 相对湿度< 85%( 25 ℃ ) 海拔< 4000m
3 、装置容量:< 200VA
4 、外形尺寸: 155×80× 123cm
二、产品配置
装置主要由实验控制屏和实验桌两部分组成。实验控制屏由两套数电功能板组成,可以同时开设两组数电实验。主要功能组成如下 :
直流稳压电源压电源 :±5V/1A 两路 ;0.0 ~ 18V/0.75A 连续可调两路 ( 通过适当的连接 , 可得到 0 ~ ±18V 及 0 ~ 36V 连续可调电源 ),+5V 电源还设有短路报警、指示功能,以上电源均有短路软截止自动恢复保护功能。
脉冲信号源:计数脉冲源 0.5Hz ~ 300kHz 分档连续可调;输出四路 BCD 码基频、二十分频、四分频、八分频,基频输出频率分 1Hz 、 1kHz 、 20kHz 三档粗调,每档附近又可进行细调;正负各两路输出的单次脉冲源。
提供五功能逻辑笔、 LED 发光二极管报警指示灯电路、共阴数码管一只、蜂鸣器报警指示、十六位开关电平输出、十六位逻辑电平输入指示、十六进制译码显示器(六位)、拨码盘、复位按钮、杨声器、音乐片及电位器等。
还设有高可靠圆脚集成块插座( 40P2 只、 28P1 只、 24P1 只、 16P5 只、 14P6 只、 8P2 只)及镀银长紫铜管等,供插各种集成块及器件等。
数电实验功能板设有可装、卸固定线路实验小板的插座四只,可选购数字 EDA 下载板。
三、实验项目
装置提供数电实验指导书,具有相当的深度和广度,各级各类学校可根据自己教学的需要进行选择,还可以结合自己的需要进行改写、扩充及开发其它新的实验项目。
1. 晶体管开关特性、限幅器与钳位器
2.TTL 集成逻辑门的逻辑功能与参数测试
3.CMOS 集成逻辑门的逻辑功能与参数测试
4. 集成逻辑电路的连接和驱动
5. 组合逻辑电路的设计与测试
6. 译码器及其应用
7. 数据选择器及其应用
8. 触发器及其应用
9. 计数器及其应用
10. 移位寄存器及其应用
11. 脉冲分配器及其应用
12. 使用门电路产生脉冲信号 自激多谐振荡器
13. 单稳态触发器与施密特触发器 脉冲延时与波形整形电路
14.555 时基电路及其应用
15.D/A 、A/D 转换器
16. 智力竞赛抢答装置 综合性实验
17. 电子秒表 综合性实验
18. 三位半直流数字电压表 综合性实验
19. 数字频率计 综合性实验
20. 拔河游戏机 趣味性、综合性实验
21. 随机存取存储器 2114A 及其应用 综合性实验
22. 在系统可编程数字器件设计实验(配 Lattice 公司 4128V 下载板)
