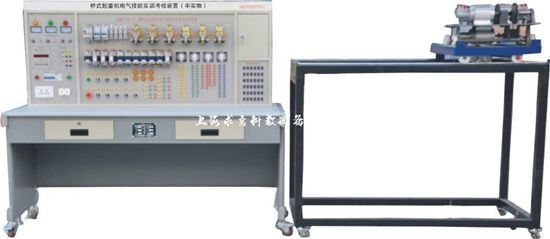

桥式起重机实训装置QY-JC05

文章来源：

产品名称：桥式起重机实训装置QY-JC05
产品型号：QY-JC05
产品价格：

一、产品简介
QY-JC05桥式起重机半实物仿真模型是参照实际写5 t桥式起重机尺寸—定比例缩小的设计；装置电气部分的操作，能实现20／5 t桥式起重机各种运动控制，它包括：主钩的起吊和下降、副钩的起吊和下降、大车的左右移动、小车的前后移动、主钩起吊和下降调速、副钩起吊和下降调遣、大车及小车移行调速-极限位置限位保护；
机床电气线路的所有接点，在装置的面板上都有测试点，便于学员检测故障；
半实物模型上所用电机的电压等级与实际的机床是完垒相同；床身采用铸件，专用模具—次成型，滚珠丝杆传动，手轮使用实际机床部件，贴近真实机床；机床各部件采用不同的颜色，培训时学生更容舄理解接受；
智能型故障设置与大屏幕液晶答题器：
操作单元：
操作单元电路板（与显示屏一体）、键盘。
操作单元采用多重保护设计；双电源直流 12V 输入； 128X64LCD 显示；8 路开关量报警输入，最多 48 路继电器控制；操作单元可以不联网进行脱机考核；可以自动评分；有报警时显示屏提示。
主要有以下操作功能：
（1）学生入口：学生解除故障时使用，可以查询考核剩余时间。
（2）教师入口：设置故障、. 解除所有故障、设置考核时间、修改登录密码、设置设备号。教师入口需要登录密码。
（3）分数查询：查询学生的当前得分情况。
（4）学号查询：查询教师通过计算机设置的学号。
（5）设备号查询：查询本机设备地址，每个操作单元有唯一的设备地址。
（6）考核时间开始：用于教师设置完毕考核时间后，考核开始倒计时。
二、技术性能
1．输入电源：三相四线(380V±10％50Hz)。
2．工作环境：温度-10℃～+40℃，相对湿度<85％(25℃)，海拔<4000m
3．装置容量：<0-2kVA
4．漏电保护动作电：≤30mA；漏电保护动作时间：≤o．1 s
5．控制屏尺寸，1575MM×725MM×1535MM
6．20/5t桥式起重机模型尺寸:1500MM×700MM×1000MM
7．大车行程:500M
8．小车行程:300M
三、设备配置

序号	名称	数量	备注
1	桥式起重机电气技能视讯考核装置	1台
2	20/5T 桥式起重机半实物模型	1台	配有与电气部分的连接接口,通过电缆连接

四、实训项目
1．熟悉常用低压电器的机构、原理
2．通过观察机床模型的运动，了解机床的实际运动
3．了解机庶电器赫q的原理及各种保护装置
4．掌握机床中常见故障的排除方法
五、故障点设置一览表

故障编号	故障现象
1	起重机无法启动
2	副钩不能下降
3	扶沟不能下降
4	小车不能向后
5	打车不能向右
6	副钩不能提升
7	副钩不能提升
8	打车不能向左
9	起重机无法启动
10	起重机无法启动
11	起重机无法启动
12	起重机无法启动
13	起重机无法启动
14	起重机无法启动
15	主钩不能启动
16	主钩不能启动
17	主钩不能启动
18	不能强力下降
19	主钩电动机不能正转
20	主钩不能强力下降
21	制动器(用YA5模拟)不能松开.电阻不能被短接
22	电磁制动器不能松闸
23	主钩调速不正常
24	主钩调速不正常
25	当操作手柄从强力下降5档往回板时,使KM5不能自锁
26	大车不工作
27	主钩不工作
