铣床电气技能实训考核装置QY-JC09

    文章来源:

  • 产品名称:铣床电气技能实训考核装置QY-JC09
  • 产品型号:QY-JC09
  • 产品价格:19800元

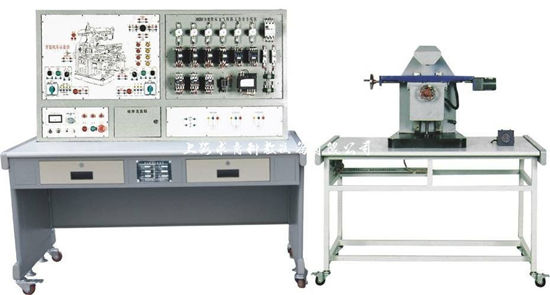

万能铣床电气技能实训考核装置


一、产品简介
(一)主控屏
1、装置由三相四线电源输入,通过漏电保护器接通总开关,由接触器通过启动、停止按钮进行操作。
2、装置设有450V指针式交流电压表三只,指示电源输入的三相电源电压,并有三只指示灯指示实训台与外部电源的通断。
3、装置三相四线电源输出,具有单片机全程监控相间、线间过载或短路自动切断总电源。
4、智能型故障设置与大屏幕液晶答题器:
操作单元:
操作单元电路板(与显示屏一体)、键盘。
操作单元采用多重保护设计;双电源直流 12V 输入; 128X64LCD 显示;8 路开关量报警输入,最多 48 路继电器控制;操作单元可以不联网进行脱机考核;可以自动评分;有报警时显示屏提示。
主要有以下操作功能:
(1)学生入口:学生解除故障时使用,可以查询考核剩余时间。
(2)教师入口:设置故障、. 解除所有故障、设置考核时间、修改登录密码、设置设备号。教师入口需要登录密码。
(3)分数查询:查询学生的当前得分情况。
(4)学号查询:查询教师通过计算机设置的学号。
(5)设备号查询:查询本机设备地址,每个操作单元有唯一的设备地址。
(6)考核时间开始:用于教师设置完毕考核时间后,考核开始倒计时。
(二)机床电器装载板:安装机床电器、故障设置盒及故障测试孔。
(三)塑钢仿真机床一台,通过电缆与机床电器装载板相连接,演示机床的各种动作。
(四)实训桌:桌体为铁质双层亚光密纹喷塑,桌面防火、防水、耐磨高密度板。
二、技术性能
1、输入电源:三相四线(380V±10%  50Hz)
2、工作环境:温度-10℃~+40℃  相对湿度<85%(25℃)
3、装置容量:<1KVA
4、重       量:150kg
5、外形尺寸:180cm×70cm×125cm
三、实训项目
1、熟悉常用低压电气的机构、原理;
2、通过观察机床模拟运动,了解机床的真实运动状况;
3、掌握机床电器控制原理及各种保护装置;
4、掌握机床常见故障发生部分现象及排除方法。
四、故障点设置一览表

故障编号故障现象故障编号故障现象
1冷却泵电机不能启动16进给电机不能正转
2主轴、进给均不能启动17工作台不能向上或向后进给
3主轴无变速冲动18圆形工作台不能工作
4主轴停止制动不正常19圆形工作台不能工作
5主轴电机不能启动20非圆工作台不能向右进给
6主轴停止不能制动21非圆不能上下(或前后)进给,不能快进
7主轴不能启动22不能上下(或前后)进给
8进给电机不能启动23不能向下(或前)进给
9进给电机不能启动24进给电机不能反转
10进给电机不能启动25只能一地快进操作
11进给变速无冲动,圆形工作台不能工作26只能一地快进操作
12工作台不能左右进给27不能快进
13工作台不能左右进给28电磁阀不动作
14非圆工作台不工作29进给电机不转
15工作台不能向左进给30主轴电机不转
