摇臂钻床电气技能实训考核装置QY-JC07

    文章来源:

  • 产品名称:摇臂钻床电气技能实训考核装置QY-JC07
  • 产品型号:QY-JC07
  • 产品价格:

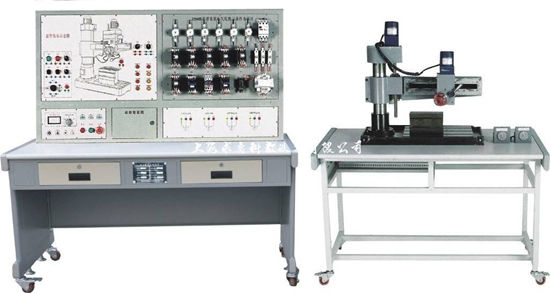

摇臂钻床电气技能实训考核装置

一、产品简介
(一)主控屏
1、装置采用三相四线电源输入,通过漏电保护器接通总开关,由接触器通过启动、停止按钮进行操作。
2、装置设有450V指针式交流电压表三只,指示电源输入的三相电源电压,并有三只指示灯指示实训台与外部电源的通断。
3、装置采用三相四线电源输出,具有单片机全程监控相间、线间过载或短路自动切断总电源。
4、智能型故障设置与大屏幕液晶答题器:
操作单元:
操作单元电路板(与显示屏一体)、键盘。
操作单元采用多重保护设计;双电源直流 12V 输入; 128X64LCD 显示;8 路开关量报警输入,最多 48 路继电器控制;操作单元可以不联网进行脱机考核;可以自动评分;有报警时显示屏提示。
主要有以下操作功能:
(1)学生入口:学生解除故障时使用,可以查询考核剩余时间。
(2)教师入口:设置故障、. 解除所有故障、设置考核时间、修改登录密码、设置设备号。教师入口需要登录密码。
(3)分数查询:查询学生的当前得分情况。
(4)学号查询:查询教师通过计算机设置的学号。
(5)设备号查询:查询本机设备地址,每个操作单元有唯一的设备地址。
(6)考核时间开始:用于教师设置完毕考核时间后,考核开始倒计时。
(二)机床电器装载板:安装机床电器、故障设置盒及故障测试孔。
(三)塑钢仿真机床一台,通过电缆与机床电器装载板相连接,演示机床的各种动作。
(四)实训桌:桌体为铁质双层亚光密纹喷塑,桌面防火、防水、耐磨高密度板。
二、技术性能
1、输入电源:三相四线(380V±10%  50Hz)
2、工作环境:温度-10℃~+40℃  相对湿度<85%(25℃)
3、装置容量:<1KVA
4、重    量:150kg
5、外形尺寸:1800mm×700mm×1250mm
三、产品功能
1、熟悉常用低压电气的机构、原理;
2、通过观察机床模拟运动,了解机床的真实运动状况;
3、掌握机床电器控制原理及各种保护装置;
4、掌握机床常见故障发生部分现象及排除方法。
四、故障点设置一览表

故障编号 故障现象 故障编号 故障现象
1 机床不工作 15 立柱不能夹紧
2 机床不工作 16 立柱不能松开
3 机床不工作 17 主轴箱不能保持松开
4 主轴电机不能启动 18 主轴箱不能松开
5 主轴电机不能启动 19 主轴箱不能松开
6 摇臂不能上升 20 主轴箱不能松开
7 摇臂不能上升 21 主轴箱不能松开
8 摇臂不能下降 22 机床不能启动
9 摇臂不能下降 23 机床不能启动
10 摇臂不能下降 24 冷却泵不能启动
11 立柱不能夹紧 25 照明灯不亮
12 立柱不能夹紧 26 主轴不工作
13 立柱不能夹紧 27 立柱夹紧电机不工作
14 立柱不能松开 28 摇臂不能升降
