卧式镗床电气技能实训考核装置QY-JC08

文章来源：

产品名称：卧式镗床电气技能实训考核装置QY-JC08
产品型号：QY-JC08
产品价格：

一、产品简介

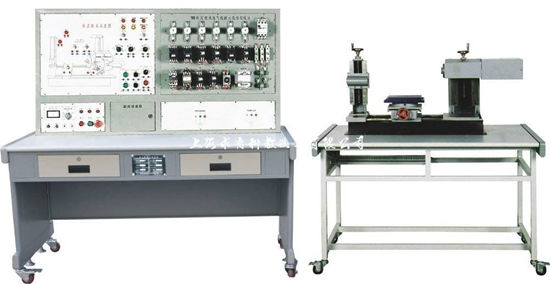

QY-JC08卧式镗床电气维修技能实训考核装置桌体为铁质双层亚光密纹喷塑，装配仿真机床一台，通过电缆与机床电器装载板相连接，演示机床的各种动作。机床电器装载板：安装机床电器、故障设置盒及故障测试孔。
装置采用三相四线电源输入，通过漏电保护器接通总开关,由接触器通过启动、停止按钮进行操作。设有450V指针式交流电压表三只，指示电源输入的三相电源电压，并有三只指示灯指示实训台与外部电源的通断。采用三相四线电源输出，具有单片机全程监控相间、线间过载或短路自动切断总电源。实验兼报警记录仪（实验管理器）：平时作为时钟使用，具有设定实训考核时间，定时报警、切断电源等功能。
二、技术性能
1、输入电源：三相四线（380V±10% 50Hz）
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃)
3、装置容量：＜1KVA
4、重量：150kg
5、外形尺寸：180cm×70cm×125cm
三、实训项目
1、熟悉常用低压电气的机构、原理；
2、通过观察机床模拟运动，了解机床的真实运动状况；
3、掌握机床电器控制原理及各种保护装置；
4、掌握机床常见故障发生部分现象及排除方法。
四、故障点设置一览表

故障编号	故障现象	故障编号	故障现象
1	机床不能启动	14	主轴电机不能正转
2	主轴正转不能启动	15	主轴只有点动控制
3	主轴正转不能启动	16	主轴电机不能正转
4	主轴正转不能启动	17	主轴电机不能反转
5	主轴正转不能启动	18	主轴正转工作不正常
6	主轴正转不能启动	19	主轴低速不能工作
7	主轴正转不能启动	20	主轴反转工作不正常
8	主轴正转不能启动	21	主轴高速不工作
9	主轴不能工作	22	快速电机不能正转
10	主轴无高速	23	快速电机不能正转
11	主轴停止无制动	24	快速电机不能反转
12	主轴变速无冲动	25	快速电机不转
13	变速冲动工作不正常
