双控六层透明电梯维修调试教学装置QY-DT703A

    文章来源:

  • 产品名称:双控六层透明电梯维修调试教学装置QY-DT703A
  • 产品型号:QY-DT703A
  • 产品价格:

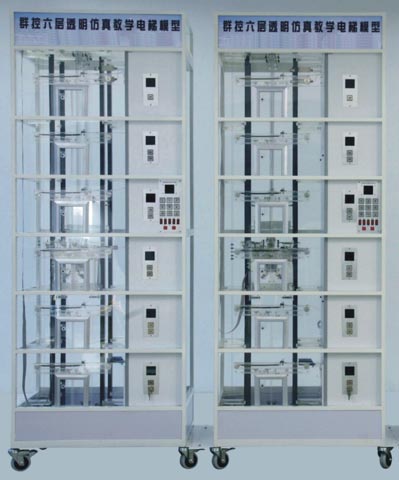

双控六层透明仿真教学电梯实训装置


一、产品简介
QY-DT703A透明仿真教学电梯实训装置根据升降式电梯结构,采用可编程控制器(PLC)实现逻辑智能控制,交流变频调速(VVVF)驱动,其硬件构的组成及功能与实际电梯完全一样。具有自动平层、自动开门关门、顺向响应轿厢内外呼梯信号、直驶、电梯安全运行保护以及电梯急停、慢上、慢下、照明、风扇等功能。且具有性能可靠、运行平稳、操作简单、能耗低和便于教学等特点。
电梯的软硬件均采用开放式结构,可以进行二次开发研究。如:1.群控电梯(统一调度多台集中并列的电梯);2.并联控制电梯(2-3台电梯的控制线路并联,进行逻辑控制,共用层站外召唤按钮);3.集选控制电梯;4.信号控制电梯,等等。
二、基本结构
1、机房部分:包括曳引机、限速器、电磁制动器;
2、控制柜部分:总电源、控制电源、PLC可编程控制器、变频器、接线板等设备;
3、井道部分:包括导轨、对重装置、缓冲器、限速器钢丝绳张紧装置、极限开关、平层感应器、随行电缆等;
4、厅门部分:包括厅门、召唤按钮厢、楼层显示装置等;
5、轿厢部分:包括轿厢、安全钳、导靴、自动开门机、平层装置、操纵厢、轿厢内指导灯、轿厢照明等。……
三、产品功能
A.超速安全保护系统
当电梯发生意外事故时,轿厢超速或高速下滑(如钢丝绳折断,轿顶滑轮脱离,曳引机蜗轮蜗杆合失灵,电机下降转速过高等原因)。这时,限速器就会紧急制动,通过安全钢索及连杆机构,带动安全钳动作,使轿厢卡在导轨上而不会下落。
B.轿厢、对重用弹簧缓冲装置
缓冲器是电梯极限位置的安全装置,当电梯因故障,造成轿厢或对重蹲底或冲顶时(极限开关保护失效),轿厢或对重撞击弹簧缓冲器,由缓冲器吸收电梯的能量,从而使轿厢或对重安全减速直至停止。
C.门安全触板保护装置
在轿厢门的边沿上,装有活动的安全触板。当门在关闭过程中,安全触板与乘客或障碍物相接触时,通过与安全触板相连的联杆,触及装在轿厢门上的微动开关动作,使门重新打开,避免事故发生。
D.上、下极限及限位开关:
在电梯井道的上、下端部安装极限开关及限位开关,保护较箱不超出此范围,如果超出上限位或下限位,则电机自动停止,不在工作,超出上、下极限开电梯掉电停止。
E、厅门自动闭合装置
电梯层门的开与关,是通过装在轿门上的门刀片来实现的。每个层门都装有一把门锁。层门关闭后,门锁的机械锁钩啮合,此时电梯才能启动运行。
F层门连锁开关:
当所有层的门都关闭时,电梯可以升降,若有一层的层门开着,电梯即不能运行。
G.终端极限开关安全保护系统
在电梯井道的顶层及底层装有终端极限开关。当电梯因故障失控,轿厢发生冲顶或蹲底时,终端极限开关动作,发出报警信号并切断控制电路,使轿厢停止运行。
四、电气控制部基本功能
集选控制及信号控制
1)自动平层
2)自动开关门,手动提前开关门
3)顺向截梯,最远端反向截梯
4)超/失速停驶
5)超重停驶
6)上下限位
7)开关门异常重新开关
8)层门联锁保护
9)司机操作(直驶),自动/手动
10)检修控制
11)照明、风扇模拟
12)靠站时顺向呼叫重开门
群控功能
1)高峰控制
上行高峰
下行高峰
2)其他功能
独立运行
五、技术参数
1、外形尺寸:长×宽×高(mm)900×600×2600
2、净重量:280kg
3、载重量:5kg
4、控制方式:三菱PLC控制(PLC要求:继电器输出;输入输出点数至少64点;)
5、调速方式:交流变频调速
6、结构形式:六层六站
7、曳引机:速比15:1;模数1.5(蜗轮减速器)
8、拖动电机:型号:JW524
电压:AC220V 50Hz
功率:0.12KW
转速:1400 rpm
六、产品配置

序号 名称 单位 数量 备注
1 电梯井道 1×2
2 三菱FX2N——64MR型可编程控制器 1×2 安装在电气控制板上
3 三菱FX2N-485BD通信模块 1×2 安装在PLC上
4 485屏蔽双绞通信线 1×2 安装在电梯主体上
5 VFNC1S—2004P—W型变频器 1×2 安装在电气控制板上
6 到层提示电铃 1×2 安装在电气控制板上
7 曳引电动机 1×2 安装在电梯架顶部
8 蜗轮减速器(15:1) 1×2 安装在电梯架顶部
9 连轴器 1×2 安装在电梯架顶部
10 电磁制动器 1×2 安装在电梯架顶部
11 曳引轮 1×2 安装在电梯架顶部
12 导向轮 2×2 安装在电梯架顶部
13 限速器 1×2 安装在电梯架顶部
14 旋转编码器 1×2 安装在电梯架顶部
15 导轨 4×2 安装在井道上
16 对重装置 1×2 安装在导轨上
17 重块 3×2 工具箱内
18 弹簧缓冲器 2×2 安装在电梯底座坑里
19 纲丝索 5×2 安装在井道中
20 限速器钢索张紧装置(重块) 1×2 安装在电梯底座上
21 超载装置 1×2 安装在轿厢顶部
22 随行电缆 1×2 安装在井道中
23 永磁感应器 1×2 安装在井道中
24 楼层召唤盒 6×2 安装在各楼层外部
25 轿厢内操纵盒 1×2 安装在电梯底座外部
26 楼层显示屏 7×2 安装在各楼层及底座外部
27 层门机构 6×2 安装在各楼层外部
28 轿厢 1×2 安装在导轨上
29 安全钳 2×2 安装在轿厢架底部
30 导靴 2×2 安装在轿厢架顶部
31 门机装置 1×2 安装在轿厢上
32 照明灯 1×2 安装在轿厢一侧
33 风扇 1×2 安装在轿厢背部
34 电气控制板 1×2 安装在电梯架一侧
35 报警蜂鸣器 1×2 安装在电气控制板上
36 DC 12V电源板 1×2 安装在电气控制板上
37 交流接触器 1×2 安装在电气控制板上
38 漏电脱扣器 1×2 安装在电气控制板上
39 接线板 1×2 安装在电气控制板上
40 极限开关(上、下) 4×2 安装在井道上、下部
41 内六角扳手(M2、M3、M5、M6)、 各1只 工具包

42 活扳手150mm 1
43 轴用挡圈钳 6# 1
44 尖嘴钳 1
45 十字螺丝刀Φ3、Φ6 2
46 一字螺丝刀Φ3、Φ6 2
47 502胶水 1
48 常用螺钉 若干
49 微动开关 4只
50 毛巾 1
51 三菱FX2N使用手册 1
52 VFNC1S变频器使用手册 1
53 专用通讯电缆MELSEC-PC&FLEX-PC(SC—09型) 1
54 三菱PLC编程软件光碟(内含PLC控制参考程序) 1
55 旋转编码器使用说明书 1
56 教学电梯使用说明书 2

七、选配项目
1、22种常见故障设置
2、轿顶检修控制器
3、远程视频控制
24小时电梯运行状态检测、记录
24小时音视频实时监视、指挥救援
电梯维保全程监控,延期维保主动提醒
电梯检验二维码扫描,检验故障单独记录
故障困人主动报警,主动音视频对话,主动地图定位
支持分级账户、权限查询、管理、部分/全部联网电梯
支持所有运营商(2G/3G/4G)网络接入,支持有线、wifi、电力载波等
免自建庞大数据管理服务器群组,真正实现云管理、云存储、信息保障一致
实验台配置:
遮光板及平层传感器一套、拾音器一只、音响一只、智慧电器控制器一只、摄像机一只、人机红外传感器一台、3G/4G传输一套。
4、消防功能
消防电梯的控制分为两个阶段:1、消防电梯的优先召回(及消防迫降)2、在消防员控制下消防电梯的使用。具体如下:
阶段一应确保:
1、所有的层站控制和消防电梯的轿厢内控制均应失效,所有已登记的呼梯均被取消;
2、开门和紧急报警的按钮应保持有效;
3、正在离开消防员入口层的消防电梯,在可以正常停层的最近楼层做一次正常的停止,不开门,然后返回到消防员入口;
4、在消防电梯开关启动后,井道和机房照明自动点亮。
5、消防电梯会脱离同一群组中的所有其他电梯独立运行;
阶段二应确保:
1、如果消防电梯是由一个外部信号触发进入阶段1的,在操作消防员轿内控制开关被操作到位置“1”前,消防电梯应不能运行;也可以直接操作消防员轿内控制开关,进入阶段2。
2、消防电梯不能同时登记一个以上的轿厢内选层指令;
3、当轿厢正在运行时,可以登记一个新的轿厢内选层指令,原来的指令立即被取消,轿厢应在最短的时间内运行到新登记的层站;
4、唯一登记的指令将使消防电梯轿厢运行到所选择的层站后停止,并保持门关闭;
5、通过消防控制,轿厢停止在某一个层站后,通过持续按压轿厢内“开门”按钮能将门打开。如果在门未完全打开之前释放轿厢内“开门”按钮,门应自动再关闭。当门完全打开后,应保持在打开状态直到轿厢内控制装置上有一个新的指令(指楼层指令或关门按钮)被登记;
6、通过操作消防员轿内控制开关从位置“1”到“0”,保持时间不大于5S,再回到“1”,则重新进入阶段1,消防电梯应返回到消防员入口层(1层)。
7、已登记的轿厢内指令应地显示在轿厢内控制按钮上;
8、直到已登记下一个轿厢内指令以前,消防电梯应停留在它的目的层站;
9、在正常或应急电源有效时,应在轿厢内和消防员入口层显示出轿厢的位置;
