- 产品名称：自动扶梯教学实训装置QY-DT14
- 产品型号：QY-DT14
- 产品价格：

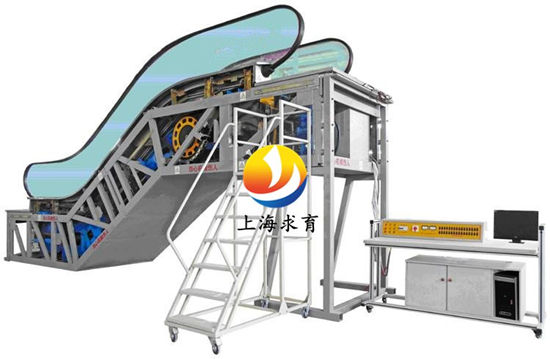

自动扶梯教学实训装置QY-DT14
文章来源：
一、产品简介
QY-DT14自动扶梯考试技能培训考核实验装置是为各电气、自动化及相关专业、社会电工培训、各县市维修劳动局电工鉴定所（站）特种电梯考试等单位的自动扶梯考试及PLC电气控制教学、考核而研制，可用于课堂演示、电梯电气控制原理性操作及实验实习。实训装置可以 设置几十项电路故障，学生借助原理图分析、判断故障，全面了解电梯电气故障及排除。
二、技术指标
1. 输入电源：三相四线（或三相五线）AC380V±10% 50Hz
2. 整机容量：＜8kVA
3. 提升高度：2000mm
4. 控制方式：PLC+变频自起动控制。
5. 监控系统：电压、电流工况实时监控。
6. 故障模块：具有30位常见故障模拟设置功能。
7. 安全保护：具有保护接地、过载、过流、漏电流保护功能，安全符合国家标准。
8. 外形尺寸：7500mm（长）×1600mm（宽）×3600mm（高）
9. 实训桌尺寸：1680×710×1050mm
10. 辅助梯尺寸：1400×600×2180mm
11. 装置结构：实训电梯为钢结构，实验台为铁质双层亚光密纹喷塑结构，坚固耐用。
三、产品配置
1、交流供电电源：提供三相五线交流电源（AC380V），带有过流漏电保护措施。
2、人身安全保护体系统：实验台上装有电流型漏电保护装置，控制屏内线路或强电输出回路若有漏电现象，立即切断电源，确保实验人员和设备安全。
3、实验台：面板上安装有电压和电流监控表，可以实时直观地观察电梯的工作状态，电梯形态逼真；完全采用工业实际使用的电梯研制而成。电梯配备有完整而详细的线路原理图，方便分析设备工作原理及线路故障分析和排除。配有故障模拟设置液晶显示装置，上下机房、外侧为全透明式。
4、故障设置：面板根据不同配置设有20-28不等的故障开关，29-32为备用的开关，方便教学过程中随机设置电梯安全线路故障，充分适应教学内容变化的需要。
5、实验桌：实验桌由工业标准铝型材搭建，型材表面通过电氧化处理，美观大方、经久耐用。桌面采用高密度板材，结构坚固，造型美观大方；设有两个大抽屉，用于放置工具及资料等。
四、实验项目
1、装置采用人行道扶梯的工作原理、结构组成，低压电器的结构及原理。具有标准扶梯的所有安全保护和工作装置，能够乘人运行。
2、通过分析电气原理图，学生借助原理图分析，掌握电梯的安全保护和工作形态；并通过分析测量，找出故障点所在位置，深刻理解电梯的运行原理。
3、提高学生实际的动手分析能力，实际提高技能操作水平。
4、通过对电梯故障的分析、排除，完成电梯常见故障的认知和理解。
5、通过对三菱PLC主机的编程，了解PLC程序的编程原则和方法。
五、产品特点:
1．结构特点
自动扶梯是以电力驱动，在一定方向上能够大量、连续运送乘客的开放式运输机械。具有结构紧凑、安全可靠、安装维修简单方便等特点。因此，在客流量大而集中的场所，如车站、码头、商场等处，得以广泛应用。本扶梯具备运输能力，各传动零件均采用金属件精制而成。
本扶梯具备运输能力，各传动零件均采用金属件精制而成。
2.扶梯尺寸
六、自动扶梯技术规格表
|
序 号
|
内 容 |
|
|
1
|
总体说明
|
|
|
1．1
|
电梯编号：L1-L2
|
|
|
1．2
|
建筑物类型：百货商场
|
|
|
1．3
|
扶手支架类型：苗条型
|
|
|
1．4
|
扶手支架高度： 900mm
|
|
|
1．5
|
适用标准 ：GB16899-1997
|
|
|
2
|
主要技术参数：
|
|
|
2．1
|
安装方式 ：室内
|
|
|
2．2
|
布置方式 ：单台
|
|
|
2．3
|
提升高度 ：2000mm
|
|
|
2．4
|
倾角 ：35º
|
|
|
2．5
|
梯级宽度 ：1000mm
|
|
|
2．6
|
水平梯级 ：2K
|
|
|
2．7
|
速度 ： 0.5 m/s
|
|
|
2．8
|
供电方式 ：三相五线制
|
|
|
2．9
|
电机电压 ：380V
|
|
|
2．10
|
照明电压 ：36V
|
|
|
2．11
|
频率 ：50HZ
|
|
|
2．12
|
减速机 ：蜗轮蜗杆
|
|
|
2．13
|
控制屏安装 ：桁架内
|
|
|
2．14
|
起动 ：星、三角
|
|
|
2．15
|
起动方式 ：钥匙
|
|
|
3
|
型材
|
|
|
3．1
|
扶手支架型材 ：发纹不锈钢
|
|
|
3．2
|
护壁板 ：透明钢化玻璃
|
|
|
3．3
|
内盖板 ：发纹不锈钢
|
|
|
3．4
|
外盖板 ：发纹不锈钢
|
|
|
3．5
|
围裙板 ：发纹不锈钢
|
|
|
3．6
|
梯级 ：不锈钢
|
|
|
3．7
|
梯级颜色 ：黑色（带黄边框）
|
|
|
3．8
|
扶手带 ：黑色
|
|
|
3．9
|
前沿板及盖板 ：发纹不锈钢
|
|
|
3．10
|
梳齿 ：合成树脂
|
|
|
4
|
故障显示（中文）
|
|
|
5
|
变频节能功能
|
|
七、自动扶梯主要功能
|
序号
|
功能名称
|
功能说明 |
|
|
1
|
双向运行
|
操作上下进出口处钥匙开关，可实现上行或下行
|
|
|
2
|
紧急停止
|
按上下进出口处急停按钮，可使扶梯停止运行
|
|
|
3
|
检修运行
|
操作检修盒，可进行检修点动运行
|
|
|
4
|
梯级安全照明
|
扶梯上下部的梯级下方装有照明灯提醒乘客注意安全
|
|
|
5
|
扶手带入口安全装置
|
扶手带入口处有异物则设备停止运行
|
|
|
6
|
梯级安全运行装置
|
梯级发生断裂下陷时设备停止运行
|
|
|
7
|
梳齿板安全装置
|
梯级与梳齿板之间夹入异物则设备停止运行
|
|
|
8
|
扶手带安全装置
|
发生扶手带断裂则设备停止运行
|
|
|
9
|
梯级链安全装置
|
梯级链断裂或超过延伸长度则设备停止运行
|
|
|
10
|
围裙板安全装置
|
梯级与围裙板之间夹入异物则设备停止运行
|
|
|
11
|
超欠速安全装置
|
当设备运行速度大于额定速度的20%或下于额定速度的80%时，设备停止运行
|
|
|
12
|
超载安全装置
|
运行电流大于额定电流15%则设备停止运行
|
|
|
13
|
松闸安全装置
|
制动装置没有安全打开或失灵则设备停止运行
|
|
|
14
|
静电保护
|
消除梯级运行（踏板）在运行中产生的静电
|
|
|
15
|
驱动链断链保护
|
当驱动链断裂或过长时设备停止运行
|
|
|
16
|
非操作逆转保护
|
设备和扶手带的运行方向与指定方向相反时设备停止运行
|
|
|
17
|
断、错相保护
|
动力电源缺相或错相时设备停止运行
|
|
|
18
|
短路保护
|
电源回路短路时设备停止运行
|
|
|
19
|
故障显示（中文）
|
设备运行发生故障时，自动显示故障发生部位
|
|
|
20
|
变频驱动
|
使设备启动平稳，无乘客时慢速或停止，可节能40%，减少蜂值电流70%
|
|
八、实训项目：
1、自动扶梯的安全操作与使用实训
2、梯级的拆装操作与实训
3、梳齿板的调整与实训
4、扶手带的张紧调整与实训
5、梯级链张紧调整与实训
6、制动器的调整与实训
7、维护保养前的安全知识操作与实训
8、日常维护保养
9、自动扶梯紧急救援
10、自动扶梯安全回路故障查找及排除实训
11、自动扶梯检修电路故障查找及排除实训
12、自动扶梯安全监控电路故障查找及排除实训
13、自动扶梯动力电路故障查找及排除实训
14、自动扶梯控制电路故障查找及排除实训
