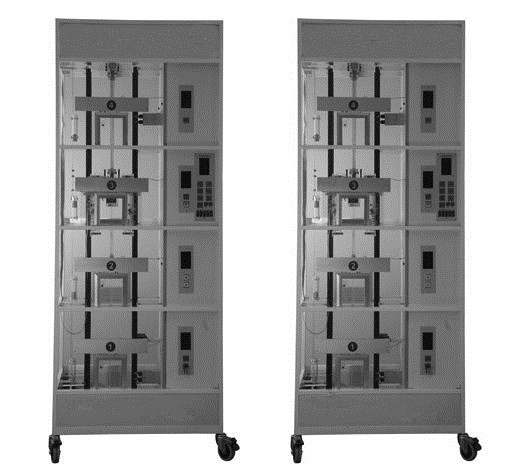

双联四层透明仿真教学电梯实训装置QY-DT702

文章来源：

产品名称：双联四层透明仿真教学电梯实训装置QY-DT702
产品型号：QY-DT702
产品价格：

一、产品简介
透明仿真教学双联电梯实训装置由两台单梯的控制线路并联，进行逻辑控制，共用层站外召唤按钮，双联电梯的运行特点是采用就近的原则。
电梯的电气控制系统采用可编程控制器(PLC)实现逻辑智能控制，交流变频调速(VVVF)驱动，其硬件构的组成及功能与实际电梯完全一样。具有自动平层、自动开门关门、顺向响应轿厢内外呼梯信号、直驶、电梯安全运行保护以及电梯急停、慢上、慢下、照明、风扇等功能。
二、产品功能
超速安全保护系统
当电梯发生意外事故时，轿厢超速或高速下滑（如钢丝绳折断，轿顶滑轮脱离，曳引机蜗轮蜗杆合失灵，电机下降转速过高等原因）。这时，限速器就会紧急制动，通过安全钢索及连杆机构，带动安全钳动作，使轿厢卡在导轨上而不会下落。
轿厢、对重用弹簧缓冲装置
缓冲器是电梯极限位置的安全装置，当电梯因故障，造成轿厢或对重蹲底或冲顶时（极限开关保护失效），轿厢或对重撞击弹簧缓冲器，由缓冲器吸收电梯的能量，从而使轿厢或对重安全减速直至停止。
门安全触板保护装置
在轿厢门的边沿上，装有活动的安全触板。当门在关闭过程中，安全触板与乘客或障碍物相接触时，通过与安全触板相连的联杆，触及装在轿厢门上的微动开关动作，使门重新打开，避免事故发生。
门机力矩安全保护装置
门机用一定的力矩同时关闭轿厢门和厅门。当有物品或人夹在门中时，就增加了关门力矩，于是通过相连的行程开关使轿厢门和厅门自动重新打开，从而避免事故发生。
厅门自动闭合装置
电梯层门的开与关，是通过装在轿门上的门刀片来实现的。每个层门都装有一把门锁。层门关闭后，门锁的机械锁钩啮合，此时电梯才能启动运行。
终端极限开关安全保护系统
在电梯井道的顶层及底层装有终端极限开关。当电梯因故障失控，轿厢发生冲顶或蹲底时，终端极限开关动作，发出报警信号并切断控制电路，使轿厢停止运行。
三、技术参数
1、外形尺寸：长×宽×高900×600×2280mm*2
2、净重量：135kg
3、载重量：5kg
4、控制方式：PLC控制（PLC要求：继电器输出；输入输出点数至少56点；可选用的PLC品牌：松下、三菱）
5、调速方式：交流变频调速
6、结构形式：四层站
7、曳引机：速比15:1；模数1.5(蜗轮减速器)
8、拖动电机：型号：JW524
电压：AC220V 50Hz
功率：0.18KW
转速：1400rpm
四、产品配置（松下双机）
1、机房部分：包括曳引机、限速器、电磁制动器；
2、控制柜部分：总电源、控制电源、PLC可编程控制器、变频器、接线板等设备；
3、井道部分：包括导轨、对重装置、缓冲器、限速器钢丝绳张紧装置、极限开关、平层感应器、随行电缆等；
4、厅门部分：包括厅门、召唤按钮厢、楼层显示装置等；
5、轿厢部分：包括轿厢、安全钳、导靴、自动开门机、平层装置、操纵厢、轿厢内指导灯、轿厢照明等。

序号	名称	单位	数量	备注
01	电梯井道	台	1×2
02	电梯底座	台	1×2
03	松下FP-XC60可编程控制器	套	1×2
04	VFNC1S—2004P—W型变频器（东芝）	只	1×2	安装在电气控制板上
05	松下PLC专用通讯电缆(AFC8513)	条	1	工具包内
06	松下PLC编程软件（FPWIN GR）及电梯程序光盘	碟	1	编程软件、电梯程序
07	到站提示电铃	个	1	安装在电梯架顶部
08	曳引电动机	台	1×2	安装在电梯架顶部
09	蜗轮减速器	台	1×2	安装在电梯架顶部
10	连轴器	只	1×2	安装在电梯架顶部
11	电磁制动器	只	1×2	安装在电梯架顶部
12	曳引轮	只	1×2	安装在电梯架顶部
13	导向轮	只	2×2	安装在电梯架顶部
14	限速器	只	1×2	安装在电梯架顶部
15	旋转编码器	只	1×2	安装在电梯架顶部
16	导轨	条	4×2	安装在井道上
17	对重装置	只	1×2	安装在导轨上
18	对重重块	块	2×3	装在底盘包装箱内（使用时取出）
19	弹簧缓冲器	只	2×2	安装在电梯底座上
20	钢丝索	根	2×7	安装在井道中
21	限速器钢索张紧装置（重块）	套	1×2	安装在电梯底座上
22	随行电缆	条	1×2	安装在井道中
23	永磁感应器	只	1×2	安装在井道中
24	楼层召唤盒	只	4×2	安装在各楼层外部
25	轿厢内操纵盒	只	1×2	安装在电梯底座外部
26	楼层显示装置	个	5×2	安装在各楼层及底座外部
27	轿厢	只	1×2	安装在导轨上
28	安全钳	对	2×2	安装在轿厢架底部
29	导靴	只	2×2	安装在轿厢架顶部
30	门机装置	套	1×2	安装在轿厢上
31	照明灯	只	2×2	安装在轿厢一侧
32	风扇	只	1×2	安装在轿厢背部
33	电气控制板	块	1×2	安装在电梯架一侧
34	报警蜂鸣器	只	1×2	安装在电气控制板上
35	故障设置板	只	1	安装在电器控制板上
36	DC 12V电源板	块	1×2	安装在电气控制板上
37	交流接触器	只	1×2	安装在电气控制板上
38	漏电脱扣器	只	1×2	安装在电气控制板上
39	接线电路板	块	1×2	安装在电气控制板上
40	极限开关（上、下）	只	1×2	安装在井道上、下部
41	内六角扳手（M2、M3、M5、M6）、活动扳手150mm	只	各1只	工具盒内
42	轴用挡圈钳 6#、尖嘴钳	把	各1把	工具盒内
43	十字螺丝刀Φ3、Φ6	只	2	工具盒内
44	一字螺丝刀Φ3、Φ6	只	2	工具盒内
45	502胶水	瓶	1	工具盒内
46	常用螺钉		若干
47	毛巾	条	1
48	上海求育科教电梯使用说明书	册	2	资料

五、实训项目
1、传感器检测
2、变频器的基本使用
3、定时器指令
4、数学运算指令
5、高速计数器
6、轿厢自动开关门控制
7、电梯运行呼叫指示驱动
8、楼层显示
9、厅门安全控制
10、电梯终端开关保护
11、电梯升降减速控制
12、采用光电编码器的定位
13、轿厢启动与停止、点动控制实训；
14、轿厢加速与减速的速度控制实训；
15、轿厢平层控制的实训;
16、轿厢厅门开、关控制实训；
17、楼层呼叫系统实训；
18、终端限位保护装置实训；
19、限速保护装置实训；
20、信号指示系统实训；
21、轿厢照明控制实训；
22、电梯控制系统实训；
23、电梯控制程序编写实训；
24、电梯程序运行与调式实训；
