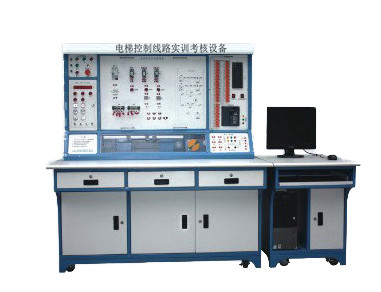

电梯控制线路实训考核装置QY-DT25

文章来源：

产品名称：电梯控制线路实训考核装置QY-DT25
产品型号：QY-DT25
产品价格：

一、产品简介
QY-DT25电梯控制线路实训考核设备电路采用模块化设计，内容包括平层电路、门机电路、曳引机电路等，并配备了开放性的实训模块，学员可以通过自行接线达到电梯控制线路实操的目的。设备还能不断更新增加新的控制线路，和控制系统，变频器技术、单片机控制技术都能在此套设备上应用。
二、产品配置
实训屏部分：实训屏分上下两部分，上部分挂箱（模块）空位，以及PLC，公用按键指示灯板，漏电开关；下部分是门机系统模拟控制区和三相电机，操作过程及结果直观移动，并设置了门机减速开关位置调节，并且控制端都以插线端子的形式引出，方便学员实训。
实验模块：采用挂箱式模块化设计，标准化的尺寸设计，元器件布局合理，更换操作容易，固定牢靠。并且具有故障设置装置以及电路切换装置。面板安装工艺采用 "隐形螺钉"固定技术，文字符采用现代彩色蚀刻喷描技术处理，使面板标识清晰且经久耐用。采用 "碰珠式" 设计模块安放区，使操作更加方便，固定更加牢固。提供通用市电电源接头，方便老师带到其他地点演示操作。
实验导线：所有接插件连接线均采用安全型迭接插头，为学生实验提供了极高的安全性。
三、实训项目
电梯线路控制实训
1、门机线路控制实训
2、门机线路原理图与线路工作同步演示
3、门机线路换速延时原理及调节
4、安全触板线路实训
5、关门减速、加速物理定位调节实训
6、开门减速、加速物理定位调节实训
7、关门减速、加速电路调速实训
8、开门减速、加速电路调速实训
9、电梯运行线路控制实训
10、电梯平层原理实训
11、继电线路控制实训
12、呼叫存储电路原理
13、平层开关实训电路
14、运行线路原理图与线路工作同步演示
15、楼层指示电路
16、主电路控制实训
17、主电路原理图与电路工作同步演示
18、主电路换速实训
19、PLC控制门机线路实训
20、PLC控制电梯运行线路
21、PLC控制主电路
电气线路排故实训
1、门机线路排故与检修（8处故障）
2、电梯运行线路排故与检修（15处故障）
3、主控线路排故与检修（12处故障）
四、技术参数
工作电源：AC380±5％（三相五线）50Hz
额定功率：≤ 0.8 KW
相对湿度：≤ 85%
环境温度：－10℃ ～40 ℃
外形尺寸：2100×750×1620mm（带电脑桌）
安全保护：电流型漏电保护、过流短路保护、失压保护、隔离变压器保护
三相电机：380V 90W
直流电机：24V DC 2A 20r/min
P L C ：三菱FX2N－48MR（带FX2N-8EYR）
五、配置与要求(整个教室)：

序号	配置名称	型号	单位	数量	备注
1	电源控制实验屏		套	12
2	钢制实验台		张	12
3	钢制电脑桌		张	12
4	学生电脑		台	12	校方选配
5	门开关控制电路模块		套	12
6	电梯运行控制线路模块		套	12
7	主控线路控制模块		套	12
8	PLC控制线路模块		套	12
9	多功能实操模块		套	12
10	工具包		套	12
11	钢制模块贮存柜		套		适量
12	学生ABS注塑凳		张	24
13	实验导线		套	12
14	《使用说明书.实验指导书》		本	13
