VML535A数控铣床装调与维修考核实训设备QY-SK18

    文章来源:

  • 产品名称:VML535A数控铣床装调与维修考核实训设备QY-SK18
  • 产品型号:QY-SK18
  • 产品价格:
数控铣床装调与维修考核实训设备

产品概述
QY-SK18数控铣床装调与维修考核实训设备采用FANUC 0I mate MD系统,包含了数控系统应用、PLC控制、变频调速控制、传感器检测、伺服驱动控制、低压电气控制、机械传动等技术,强化了学员对数控机床的安装、接线、调试、故障诊断与维修等综合能力,适合机电类相关专业的教学和培训,数控机床装调维修工、铣工等工种的考核与鉴定。
产品功能
数控车床实训设备由电气控制单元、电气安装实训单元、数控机床功能部件等组成。
电气控制单元主要包含数控系统、进给驱动、主轴单元、PMC单元、冷却控制电路、接口单元、保护电路、电源电路等组成。该单元包含完整的数控铣床电气控制部分,内嵌有数控机床智能化考核系统,以及接口转换单元,可以直接与数控机床功能部件进行连接用于真实的电气调试与维修实训;也可以通过接口转换单元和电气安装实训单元连接完成对数控机床功能部件的调试。
配置的智能化故障维修系统通过产生故障、故障分析、故障诊断、线路检查、故障点确定等过程训练学生数控机床维修能力,配合计算机软件可以进行学生登录、自动评分、成绩统计等方便的实训结果评价功能,还可以通过网络连接进行数控技术的应知考核。
电气安装实训单元主要是针对数控机床电气安装技能反复训练的需要而设计的,包含PMC接口单元、润滑控制电路、冷却控制电路、接口单元、保护电路、电源电路等组成,电气安装板采用可以反复使用的网孔板结构,通过接口转换单元和电气控制单元进行连接,完成对数控机床功能部件的调试。
电源部分设置漏电开关和缺相保护电路,在发生漏电、短路、缺相、设备保护电路自动动作。
技术性能
1.输入电源:三相四线AC380V±10%  50Hz
2.装置容量:≤8kVA
3.外形尺寸:800mm×600mm×1800mm(电气控制单元)
800mm×600mm×1800mm(电气安装单元)
产品配置

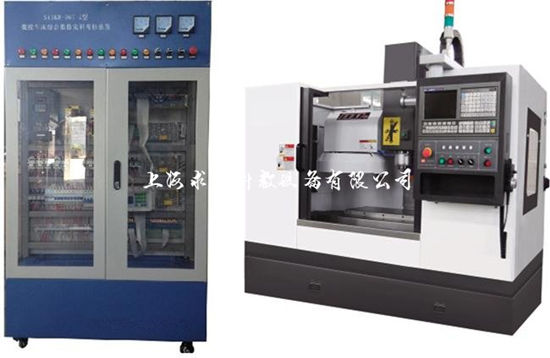

装置由机床实训柜、实物高速数控铣床等组成。
电气柜内的电气安装板为多功能网孔板,上面装有变频器、伺服驱动器、交流接触器、继电器、保险丝座、断路器、开关电源、接线端子排和走线槽等;电气柜底部还设有变压器和接地端子等。
系统采用三相四线AC380V交流电源供电,并设有漏电保护器、指示灯指示和保险丝等,具有过载保护、短路保护和漏电保护装置,在电压异常或出现短路情况时自动动作,保护人身和设备安全。
控系统采用发那科厂家的主流数控系统(用户可选),能满足不同类型机床的实训教学。
X、Y、Z轴由交流伺服电机驱动,运动方向上设有正负限位、参考点等开关,主轴由变频电机驱动,变频调速控制。
实物高速数控铣床由床身、主轴箱、进给传动系统和辅助装置等组成,具有实际加工能力,可对铁、铝、铜、PVC、有机玻璃等材料进行铣削加工。通过对数控铣床的拆装训练,学员可掌握数控铣床水平度、平行度和垂直度的调整方法等,同时学会百分表、直角尺、游标卡尺等工量具的使用方法和机床机械精度的测量方法。
1)床身、主轴箱等均采用铸件结构,铸件经过时效处理、表面机加工和铲刮工艺等,确保机床精度稳定。
2)主轴箱由箱体、主轴、主轴电机、同步带等组成,可进行主轴箱的装配与调整、整体式主轴的装配、主轴电机的安装与调整等技能训练。主轴与主轴电机采用多楔带联接,且具有张紧力结构,可进行张紧力调整。
3)X、Y轴为线轨,进给传动系统由滚珠丝杠螺母副、方形直线导轨副、轴承、轴承支座、电机支座和上拖板等组成,可进行滚珠丝杠的装配与调整、直线导轨的装配与调整、上拖板的装配与调整等技能训练。
4)Z轴进给传动系统由滚珠丝杠螺母副、方形直线导轨副、轴承、轴承支座、电机支座和上拖板等组成,可进行滚珠丝杠的装配与调整、直线导轨的装配与调整、上拖板的装配与调整等技能训练。
5)配有主轴芯棒等机床检具,可进行数控铣床几何精度检测方面的训练。
6)辅助装置由润滑系统等组成。
数控铣床主要参数:

技术参数 VML535A
工作台尺寸 800×320mm


X轴/快速进给 550mm/15M
Y轴/快速进给 350mm/15M
Z轴/快速进给 420mm/10M
主轴转速  (变频/伺服) 60~6000/50~8000rpm
刀柄形式 BT40
刀库形式/数目 斗笠式或机械手式/12或24把  (加工中心)
进给速度 8000mm/min
T形槽宽 14mm
T形槽间距 110mm
主轴端部到工作台距离 70-470mm
主轴中心至立柱距离 375mm
工作台最大承重 200kg
最小设定单位 0.001mm
重复定位精度 ±0.0075mm
定位精度 ±0.01mm
主轴电机  (3.7/5.5kw/30min)
气源压力 4-6kgf/cm2

五、实训项目
1.电路设计、设备安装和电路连接
(1)数控系统的安装、接线
(2)系统启停控制电路的设计与接线
(3)变频调速系统的电路设计、变频器、主轴电机的安装与接线
(4)交流伺服驱动系统的电路设计、驱动器、伺服电机的安装与接线
(5)冷却控制系统的电路设计、器件安装与接线
(6)急停、限位控制回路的设计与接线
(7)手摇脉冲发生器的接线
2.机械部件装配与调整
(1)滚珠丝杠螺母副的装配与调整
(2)直线导轨副的装配与调整
(3)X轴上拖板的装配
(4)整体式主轴的装配
(5)电机与联轴器的装配
(6)润滑系统的装配
(7)主轴箱的装配与调整
3.数控机床的功能调试
(1)数控系统的基本操作
(2)数控系统基本参数的设置与调试
(3)数控系统进给轴参数设置与调试
(4)数控系统主轴参数设置与调试
(5)PLC编程与调试
(6)驱动器参数设置与调试
(7)变频器参数设置与调试
(8)主轴打刀缸换刀等功能部件的调试
(9)数控系统的数据备份
4.机电联调与故障排除
(1)数控铣床机电联调
(2)数控铣床故障诊断与排除
5.数控铣床几何精度检测
6.数控铣床的程序编制与加工
(1)数控铣床编程
(2)数控铣床加工
7.数控机床的保养和维护
六、系统配置  表1:基本配置

序号 名  称 主要部件、器件及规格 数量 备注
1 机床实训柜 800mm×600mm×1800mm 1套
2 数控铣床 高速VM535A 1台
3 数控系统 发那科FANUC 0i mate MD 1台
4 变频器 安能聚4kw 1台
5 伺服驱动 发那科SVM20i 2套
6 伺服电机 发那科βis8/3000 2台
7 电子手轮 手摇脉冲发生器 1只
8 主轴电机 4KW 1台
9 电器元件 漏电保护器、断路器、交流接触器、
继电器、传感器、连接线等
1套
10 电脑 主流品牌配置 1台 用户自配
11 型材电脑桌 外形尺寸:600mm×560mm×1100mm 1张

表2:配套工具、量具、工装及机床附件

序号 类别 名称 型号、规格 数量 备注
1 工具 剥线钳 鸭嘴式 1把
2 斜口钳 5寸,橡塑柄 1把
3 尖嘴钳 5寸,橡塑柄 1把
4 剪刀 民用型 1把
5 镊子 尖嘴式 1把
6 套筒扳手 专用 1套
7 钩形扳手 月牙扳手 2把
8 活动扳手 6″ 1把
9 开口扳手 8×10 2把
10 开口扳手 12×14 2把
11 内六角扳手   1套
12 十字螺丝刀 3×50、6×250 各1把
13 一字螺丝刀 2.5×75、6×80 各1把
14 试电笔 氖管式 1把
15 万用表 数字表,三位半显示,
有电阻、电容、电压、电流测量功能。
1只
16 电烙铁 40W 1把 内热式
17 烙铁架   1个
18 吸锡器 铝塑吸锡器 1把
19 焊锡   1卷
20 橡皮锤 750g 1把
21 铁榔头 木柄圆头锤 1把
22 三爪拉马 4寸 1套
23 小圆锉   1把
24 平锉 200mm 1把
25 百分表触头   1个 定制
26 拆卸轴承工具   1套 定制
27 紫铜棒 一头φ18一头φ14×200mm 1根 定制
28 拔销器   1套 定制
29 量具 普通游标卡尺 量程:300mm
精度:0.02mm
1把
30 深度游标卡尺 量程:200mm
精度:0.02mm
1把
31 千分尺 测量范围:0~25mm 1把
32 杠杆式百分表 量程:0.8mm
分度值:0.01mm
1个
33 小磁性表座   1个
34 百分表 分度值:0.01mm 1个
35 大磁性表座   1个
36 直角尺 200mm×130mm×12.5mm 1把
37 主轴芯棒 BT40,长度300mm 1个
38 电气控制电路图 含故障点 1份
39 变频器说明书   1本
40 用户手册 FANUC 0I –MATE-D 3本
41 维修手册 FANUC 0I –MATE-D 1本
42 参数说明 FANUC 0I –MATE-D 1本
43 实验指导书   1本
44 智能考核系统模块 含软件与硬件 1套

表3:电气安装单元

序号 材料名称与规格型号 数量 单位
1 电气安装单元(采用铁质钣金喷塑结构) 1
2 航空插头 13
3 分线器(FS-50BB) (安装在网孔板上) 1
4 输出继电器板(安装在网孔板上) 1
5 灭弧器31TX1-31A03(安装在网孔板上) 2
6 交流接触器(正泰)(安装在网孔板上) 5
7 直流继电器MY2N(安装在网孔板上) 1
8 断路器DZ47-60(安装在网孔板上) 5
9 漏电保护器DZ47LE-16(安装在网孔板上) 1
10 工作灯(安装在侧板上) 1
11 照明开关(安装在侧板上) 1
12 直流24V电源(安装在网孔板上) 2
13 650W控制变压器(安装在柜内) 1
14 1500W隔离变压器(安装在柜内) 1
