VM-L535A数控铣床装调维修考核实训设备QY-SK16

    文章来源:

  • 产品名称:VM-L535A数控铣床装调维修考核实训设备QY-SK16
  • 产品型号:QY-SK16
  • 产品价格:
数控铣床装调与维修考核实训设备

一、产品概述

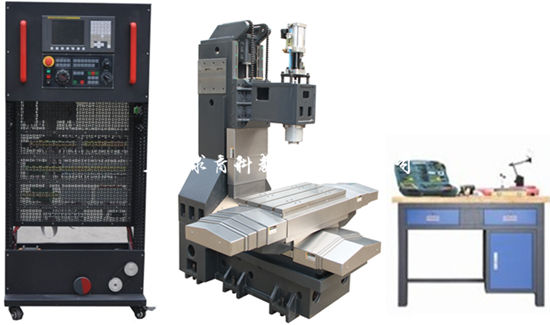

QY-SK16数控铣床装调与维修考核实训设备采用FANUC 0I MF系统,包含了数控系统应用、PLC控制、变频调速控制、传感器检测、伺服驱动控制、低压电气控制、机械传动等技术,强化了学员对数控机床的安装、接线、调试、故障诊断与维修等综合能力,适合机电类相关专业的教学和培训,也适合数控机床装调维修工、铣工等工种的考核与鉴定。
二、产品配置
数控车床实训设备由电气控制单元、数控机床功能部件等组成。
1、电气控制单元功能
电气控制单元主要包含数控系统、进给驱动、主轴单元、冷却控制电路、接口单元、保护电路、电源电路等组成。该单元包含完整的数控铣床电气控制部分,内嵌有数控机床智能化考核系统,以及接口转换单元,可以直接与数控机床功能部件进行连接用于真实的电气调试与维修实训;也可以通过接口转换单元和电气安装实训单元连接完成对数控机床功能部件的调试。立式结构符合真实的数控电气安装环境,器件布局与实际机床一致,符合GB/T5226.1-1996标准,可以更贴合实际岗位要求进行技能训练。
配置的智能化故障维修系统通过产生故障、故障分析、故障诊断、线路检查、故障点确定等过程训练学生数控机床维修能力,配合计算机软件可以进行学生登录、自动评分、成绩统计等方便的实训结果评价功能,还可以通过网络连接进行数控技术的应知考核,大大减轻教师的故障设定、评分、统计等工作量,是一套集实施、检查、评估于一体的数控技术教育装备。
三、技术性能
1.输入电源:三相四线AC380V±10% 50Hz
2.装置容量:≤8kVA
3.外形尺寸:800mm×600mm×1800mm(电气控制单元)
1200mm×600mm×780mm(电气安装单元)
四、产品结构和组成
1.系统由机床实训柜、实物高速数控铣床等组成。
2.机床实训柜采用铁质亚光密纹喷塑结构,正面装有数控系统和操作面板,背面为机床电气柜,柜内器件布局与实际机床厂的模式一致。电气柜内的电气安装板为多功能网孔板,上面装有变频器、伺服驱动器、交流接触器、继电器、保险丝座、断路器、开关电源、接线端子排和走线槽等;电气柜底部还设有变压器和接地端子等。
3.系统采用三相四线AC380V交流电源供电,并设有漏电保护器、指示灯指示和保险丝等,具有过载保护、短路保护和漏电保护装置,在电压异常或出现短路情况时自动动作,保护人身和设备安全。
4.数控系统采用发那科厂家的主流数控系统(用户可选),能满足不同类型机床的实训教学。
5.X、Y、Z轴由交流伺服电机驱动,运动方向上设有正负限位、参考点等开关,主轴由变频电机驱动,变频调速控制。
6.实物高速数控铣床由床身、主轴箱、进给传动系统和辅助装置等组成,具有实际加工能力,可对铁、铝、铜、PVC、有机玻璃等材料进行铣削加工。通过对数控铣床的拆装训练,学员可掌握数控铣床水平度、平行度和垂直度的调整方法等,同时学会百分表、直角尺、游标卡尺等工量具的使用方法和机床机械精度的测量方法。
1)床身、主轴箱等均采用铸件结构,铸件经过时效处理、表面机加工和铲刮工艺等,确保机床精度稳定。
2)主轴箱由箱体、主轴、主轴电机、同步带等组成,可进行主轴箱的装配与调整、整体式主轴的装配、主轴电机的安装与调整等技能训练。主轴与主轴电机采用多楔带联接,且具有张紧力结构,可进行张紧力调整。
3)X、Y轴为线轨,进给传动系统由滚珠丝杠螺母副、方形直线导轨副、轴承、轴承支座、电机支座和上拖板等组成,可进行滚珠丝杠的装配与调整、直线导轨的装配与调整、上拖板的装配与调整等技能训练。
4)Z轴进给传动系统由滚珠丝杠螺母副、方形直线导轨副、轴承、轴承支座、电机支座和上拖板等组成,可进行滚珠丝杠的装配与调整、直线导轨的装配与调整、上拖板的装配与调整等技能训练。
5)配有主轴芯棒等机床检具,可进行数控铣床几何精度检测方面的训练。
6)辅助装置由润滑系统等组成。
数控铣床主要参数:

技术参数VM-L535A
工作台尺寸800×320mm


X轴/快速进给550mm/15M
Y轴/快速进给350mm/15M
Z轴/快速进给420mm/10M
主轴转速(变频/伺服)60~6000
刀柄形式BT40
进给速度8000mm/min
T形槽宽14mm
T形槽间距110mm
主轴端部到工作台距离70-470mm
主轴中心至立柱距离375mm
工作台最大承重200kg
最小设定单位0.001mm
重复定位精度±0.0075mm
定位精度±0.01mm
主轴电机(3.7/5.5kw/30min)
气源压力4-6kgf/cm2

五、实训项目
1.电路设计、设备安装和电路连接
(1)数控系统的安装、接线
(2)系统启停控制电路的设计与接线
(3)变频调速系统的电路设计、变频器、主轴电机的安装与接线
(4)交流伺服驱动系统的电路设计、驱动器、伺服电机的安装与接线
(5)冷却控制系统的电路设计、器件安装与接线
(6)急停、限位控制回路的设计与接线
(7)手摇脉冲发生器的接线
2.机械部件装配与调整
(1)滚珠丝杠螺母副的装配与调整
(2)直线导轨副的装配与调整
(3)X轴上拖板的装配
(4)整体式主轴的装配
(5)电机与联轴器的装配
(6)润滑系统的装配
(7)主轴箱的装配与调整
3.数控机床的功能调试
(1)数控系统的基本操作
(2)数控系统基本参数的设置与调试
(3)数控系统进给轴参数设置与调试
(4)数控系统主轴参数设置与调试
(5)PLC编程与调试
(6)驱动器参数设置与调试
(7)变频器参数设置与调试
(8)主轴打刀缸换刀等功能部件的调试
(9)数控系统的数据备份
4.机电联调与故障排除
(1)数控铣床机电联调
(2)数控铣床故障诊断与排除
5.数控铣床几何精度检测
6.数控铣床的程序编制与加工
(1)数控铣床编程
(2)数控铣床加工
7.数控机床的保养和维护
六、系统配置
表1:基本配置

序号名称主要部件、器件及规格数量备注
1机床实训柜800mm×600mm×1800mm1套
2数控铣床高速SB-VML535A1台
3数控系统发那科FANUC 0I MF1台
4变频器安能聚4kw1台
5伺服驱动发那科SVM20i2套
6伺服电机发那科βis8/30002台
7电子手轮手摇脉冲发生器1只
8主轴电机4KW1台
9电器元件漏电保护器、断路器、交流接触器、
继电器、传感器、连接线等
1套
10电脑主流品牌配置1台用户自配
11型材电脑桌外形尺寸:600mm×560mm×1100mm1张

表2:配套工具、量具、工装及机床附件

序号类别名称型号、规格数量备注
1工具剥线钳鸭嘴式1把
2斜口钳5寸,橡塑柄1把
3尖嘴钳5寸,橡塑柄1把
4剪刀民用型1把
5镊子尖嘴式1把
6套筒扳手专用1套
7钩形扳手月牙扳手2把
8活动扳手6″1把
9开口扳手8×102把
10开口扳手12×142把
11内六角扳手                 1套
12十字螺丝刀3×50、6×250各1把
13一字螺丝刀2.5×75、6×80各1把
14试电笔氖管式1把
15万用表数字表,三位半显示
有电阻、电容、电压、电流测量功能。
1只
16电烙铁40W1把内热式
17烙铁架                 1个
18吸锡器铝塑吸锡器1把
19焊锡                 1卷
20橡皮锤750g1把
21铁榔头木柄圆头锤1把
22三爪拉马4寸1套
23小圆锉                 1把
24平锉200mm1把
25百分表触头                 1个定制
26拆卸轴承工具                 1套定制
27紫铜棒一头φ18一头φ14×200mm1根定制
28拔销器                 1套定制
29量具普通游标卡尺量程:300mm
精度:0.02mm
1把
30深度游标卡尺量程:200mm
精度:0.02mm
1把
31千分尺测量范围:0~25mm1把
32杠杆式百分表量程:0.8mm
分度值:0.01mm
1个
33小磁性表座 1个
34百分表分度值:0.01mm1个
35大磁性表座 1个
36直角尺200mm×130mm×12.5mm1把
37主轴芯棒BT40,长度300mm1个
38电气控制电路图含故障点1份
39变频器说明书                 1本
40用户手册FANUC 0I3本
41维修手册FANUC 0I1本
42参数说明FANUC 0I1本
43实验指导书                 1本
44智能考核系统模块含软件与硬件1套
