发那科数控铣床装调与维修考核实训设备QY-SK11
文章来源：
一、产品概述
QY-SK11系统是专门为职业院校、技工学校、职业教育培训机构研制的数控铣床装调维修技能实训考核设备，，包含了数控系统应用、PLC控制、变频调速控制、传感器检测、伺服驱动控制、低压电气控制、机械传动等技术，强化了学员对数控机床的安装、接线、调试、故障诊断与维修等综合能力，适合机电类相关专业的教学和培训，也适合数控机床装调维修工、车工等工种的考核与鉴定。
二、产品特点
1.产品依据数控机床装调维修工职业及岗位的技能要求，结合数控机床维修技术领域的特点，能让学员在较为真实的环境中进行训练，以锻炼学员的职业能力，提高职业素养。
2.产品结合目前国内数控系统的使用情况，以及数控教学和设备的现状，提供了发那科数控系统，符合目前国内数控教学的现状和特点，为数控教学和实操训练提供支撑。
3.以实际工作任务为载体，根据工作任务开展过程中的特点划分实施环节，分系统设计、电气安装与连接、机械装配与调整、机电联调与故障排除、机床精度检测、机床试加工等几个真实工作过程的职业实践活动，再现典型数控机床电气控制及机械传动的学习领域情境，着重培养学员对数控机床的机械装调、电器安装接线、机电联调、故障检测与维修、数控机床维护等综合能力。
4.与实际应用技术相结合，包含数控系统应用、PLC控制、主轴调速控制、传感器检测、伺服驱动控制、低压电气控制、机械传动等技术，培训学员对数控机床装调的基本工具和量具的使用能力，强化学员对数控机床的安装、接线、调试、故障诊断与维修等综合能力。
三、技术性能
1．输入电源：三相四线AC380V～10% 50Hz
2．装置容量：≤8kVA
3．故障考核：24项（智能型）
4、外形尺寸：800mm×600mm×1800mm（机床实训柜）
5、具有数控铣床故障诊断维修考核功能，可设置数控机床几十个典型的电气故障。考核系统采用智能考核的方式，并具有联网的功能。故障可通过计算机设置，也可在智能考核终端上设置。学生对故障现象进行分析，在考核终端上输入相应的故障代码进行故障排除。
四、产品结构和组成
1．系统由机床实训柜、电机等组成。

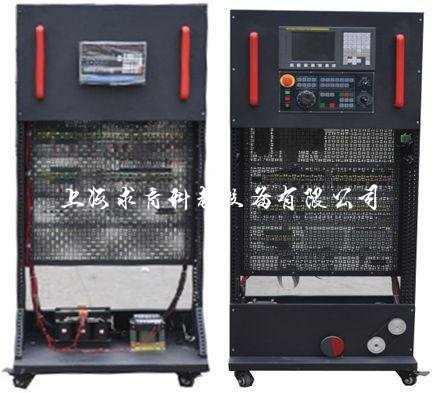

2．机床实训柜采用铁质亚光密纹喷塑结构，正面装有数控系统和操作面板，背面为机床电气柜，柜内器件布局与实际机床厂的模式一致。电气柜内的电气安装板为多功能网孔板，上面装有伺服放大器、交流接触器、继电器、保险丝座、断路器、开关电源、接线端子排和走线槽等；电气柜底部还设有变压器和接地端子等。
3．系统采用三相四线AC380V交流电源供电，并设有漏电保护器、指示灯指示和保险丝等，具有过载保护、短路保护和漏电保护装置，在电压异常或出现短路情况时自动动作，保护人身和设备安全。
4．数控系统采用发那科厂家的主流数控系统，能满足不同类型机床的实训教学。
5．X、Y、Z轴由交流伺服电机驱动，主轴由FANUC伺服调速控制。
五、实训项目
1．电路设计、设备安装和电路连接
（1）数控系统的安装、接线
（2）系统启停控制电路的设计与接线
（3）主轴调速系统的电路设计、伺服主轴的安装与接线
（4）交流伺服驱动系统的电路设计、驱动器、伺服电机的安装与接线
（５）冷却控制系统的电路设计、器件安装与接线
（６）急停、限位控制回路的设计与接线
（７）手摇脉冲发生器的接线
2．数控机床的功能调试
（1）数控系统的基本操作
（2）数控系统基本参数的设置与调试
（3）数控系统进给轴参数设置与调试
（4）数控系统主轴参数设置与调试
（5）放大器参数设置与调试
（6）主轴参数设置与调试
3．数控机床的程序编制与模拟加工
（1）数控铣床编程
（2）数控铣床模拟加工
六、系统配置
表1：基本配置
| 序号 | 名 称 | 主要部件、器件及规格 | 数量 | 备注 |
| 1 | 机床实训柜 | 800mm×600mm×1800mm | 1套 | |
| 2 | 数控系统 | FANUC 0I MATE MD | 1台 | |
| 3 | 伺服放大器 | βiSVSP20/20/40-11 | 1台 | |
| 4 | 伺服电机 | βiS8/3000*2+βiS12/3000*1其中1台带抱闸 | 3台 | 5米线 |
| 5 | 主轴电机 | βiI8/10000 | 1台 | 5米线 |
| 6 | 电子手轮 | 手摇脉冲发生器（带轴选、倍率） | 1只 | |
| 7 | 电器元件 |
漏电保护器、断路器、交流接触器、 继电器、传感器、连接线等 |
1套 | |
| 8 | 电脑 | 主流品牌配置 | 1台 | 用户自配 |
| 9 | 型材电脑桌 | 外形尺寸：600mm×560mm×1100mm | 1张 | |
| 10 | 电气控制电路图 | 含故障点 | 1份 | |
| 11 | 变频器说明书 | 1本 | ||
| 12 | 用户手册 | FANUC 0I –MATE－D | 3本 | |
| 13 | 维修手册 | FANUC 0I –MATE－D | 1本 | |
| 14 | 参数说明 | FANUC 0I –MATE－D | 1本 | |
| 15 | 实验指导书 | 1本 | ||
| 16 | 智能考核系统模块 | 含软件与硬件 | 1套 |
